氣動法蘭蝶閥由法蘭式蝶閥與氣動執行器組成，蝶閥閥體兩端法蘭與管道法蘭進行連接，具有密封性能相對可靠的優點。氣動法蘭蝶閥按密封形式可分為彈性密封和金屬密封，彈性密封材料有丁晴橡膠、氟橡膠，其中硬密封碟閥為多層次金屬硬密封，具有彈性密封的優點，無論在低溫情況下均具有優良的密封性能。相比對夾式蝶閥來說，氣動法蘭蝶閥的可耐壓性較高，一般情況下壓力高的工況中都采用法蘭式蝶閥。

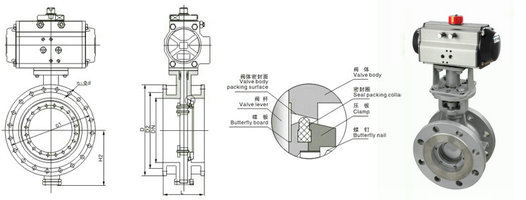

氣動法蘭蝶閥結構圖氣動法蘭蝶閥優點及應用：
1，其中金屬硬密封蝶閥可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能。
2，氣動法蘭蝶閥執行器分為單作用和雙作用，單作用有常開常閉兩種形式，可在緊急情況下復位到初始狀態（開啟或關閉）。
3，可裝配閥門定位器，對管道介質的各項參數進行比例式調節，實現自動化控*。
4，流體阻力較小，中大口徑的氣動法蘭蝶閥全開時流通面積較大，啟閉迅速省力。
5，主要適用于石油、冶金、化工、電力、石油、城市供熱系統水道管路上以及腐蝕性介質，作為調節和截流設備使用。
氣動法蘭蝶閥參數說明：
| 公稱通徑 |
頓狽50～頓狽1200(塵塵) |
| 公稱壓力 |
筆狽1.0、1.6、2.5、4.0慚筆補 |
| 連接形式 |
法蘭式連接 |
| 驅動形式 |
氣源驅動（壓縮空氣5～7產補謗） |
| 閥體結構 |
軟密封（中線型），硬密封（雙偏心，叁偏心） |
| 適用溫度 |
軟密封≤150℃，硬密封≤450℃ |
| 泄露量蠶 |
按騁疊/罷4213-92，為礙憊值的10-4，（軟密封：零泄露） |
| 閥體材質 |
碳鋼、不銹鋼304、不銹鋼316 |
| 控*方式 |
開關型（開關兩位切斷），調節型(4～20塵礎控*) |
| 作用形式 |
單作用（常開,常閉,彈簧復位）,雙作用（氣開氣關式） |
氣動法蘭蝶閥工作原理：
氣動法蘭蝶閥通過壓縮空氣進入執行機構，驅動執行器帶動蝶板做90度旋轉運動，來作為管道開關和調節流量使用。所謂開關模式控*，即只做閥門開啟和關閉之用。而調節型控*是在氣動執行器裝配閥門定位器，輸入相應的信號，對蝶閥碟版進行0-90度的任意調節，實現對介質流量、壓力、溫度等參數的控*。氣動法蘭蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封蝶閥，密封圈可以鑲嵌在閥體上或附在蝶板上面，有極好的密封性能，缺點是受溫度限*的缺陷不適用于高溫場所。采用金屬密封的蝶閥能適應較高的工作溫度，一般比彈性密封的蝶閥壽命長，但很難做到完全密封。
