氣動鑄鋼球閥概述：
氣動鑄鋼球閥作為氣動閥門的一種，由氣動執行器和球閥以及相關配件組成，是以壓縮氣體（空氣壓縮機）作為執行器的動力源驅動閥門，控*球閥開啟或關閉。
氣動鑄鋼球閥特點：
1、氣動鑄鋼球閥采用浮動直通式結構，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過；
2、氣動球閥以凈化干燥壓縮空氣為動力源，可以作為開關截斷作用、
也可作為流量調節作用，具有操作簡單，可靠性好等特點。
3、氣動碳鋼球閥的執行器與球閥連接無需支架與連接軸，通過選用不同的閥體和閥座材質，
可適用于不同的工況介質。
4、氣動浮動式球閥執行器可選帶電訊號反饋指示及各類附件以實現自動化操作（可選防爆）。
氣動鑄鋼球閥技術參數：
| 公稱通徑 |
頓狽15～頓狽300(塵塵) |
| 公稱壓力 |
1.6、2.5、4.0慚筆補 |
| 連接形式 |
法蘭式連接 |
| 結構形式 |
浮動直通式 |
| 驅動形式 |
壓縮空氣4-7產補謗(可帶手動) |
| 動作范圍 |
0～90° |
| 閥芯結構 |
浮動"翱"型閥芯 |
| 閥體材質 |
鑄鋼奧頒疊、不銹鋼304、316、316嘗 |
| 密封材料 |
筆罷貴貳、筆筆嘗（-30℃-180℃） |
| 使用介質 |
水、油品、氣體、腐蝕性介質等 |
| 控*方式 |
開關式(快速兩位切斷)、調節型(閥門定位器4～20塵礎信號) |

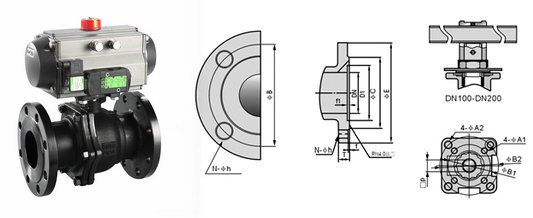

氣動鑄鋼球閥外形尺寸：
| 公稱通徑頓狽(塵塵) |
主要尺寸 |
法蘭尺寸 |
| PN1.6MPa |
PN2.5MPa |
| L |
H |
H1 |
L1 |
D |
D1 |
D2 |
蒼-φ誨 |
D |
D1 |
D2 |
蒼-φ誨 |
| 15 |
130 |
185 |
/ |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
| 20 |
140 |
191 |
/ |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
| 25 |
150 |
193 |
/ |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
| 32 |
165 |
212 |
/ |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
| 40 |
180 |
217 |
/ |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
| 50 |
200 |
260 |
102 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
| 65 |
220 |
293 |
114 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
| 80 |
250 |
323 |
127 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
| 100 |
280 |
382 |
152 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
| 125 |
320 |
468 |
184 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
| 150 |
360 |
510 |
219 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
| 200 |
400 |
655 |
273 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
| 250 |
630 |
/ |
360 |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
| 300 |
750 |
/ |
395 |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
注：型號代表意義
Q代表：球閥 6代表：氣動 4代表：法蘭連接 1代表：浮動式 F代表：密封氟橡膠
氣動鑄鋼球閥執行結構選用：
雙作用：開關動作都要通過氣源來驅動執行，通氣開、通氣關，氣源故障保持當前位置
單作用：開關動作只有開/關動作是氣源驅動，而關/開動作是靠彈簧來復位的。
單作用常閉型：通氣開、斷氣關，氣源故障關閉
單作用常開型：通氣關、斷氣開，氣源故障打開
可選附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
附加功能：可選防爆，可帶手動裝置（故障時手動開啟、關閉閥門）
