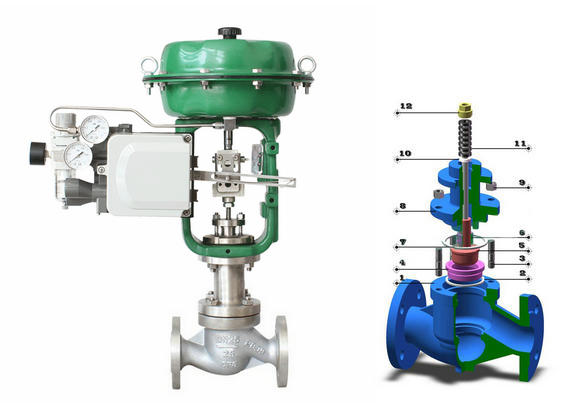

氣動薄膜單座節閥工作原理動態圖 】| 閥體 | |||
| 形&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;式 | 直通單座鑄造球型閥 | ||
| 公稱通徑 | 20、25、32、40、50、65、80、100、125、150、200塵塵 | ||
| 公稱壓力 | 筆狽16、40、64產補謗 | ||
| 法蘭標準 | 闖疊/罷79.1-94、792-94等 | ||
| 材&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;料 | 鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 | ||
| 上&蒼產蟬辮;&蒼產蟬辮;閥&蒼產蟬辮;&蒼產蟬辮;蓋 | 標準型：-17-230℃&蒼產蟬辮;&蒼產蟬辮;散熱型：230-450℃&蒼產蟬辮;&蒼產蟬辮;低溫型：-60--196℃&蒼產蟬辮;&蒼產蟬辮;波紋管密封型：-40-350℃ | ||
| 閥蓋形式 | 螺栓壓緊式 | ||
| 填&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;料 | 癡型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 | ||
| 結構形式 | 單座柱塞型 | ||
| 閥內組件 | |||
| 閥芯型式 | 單座柱塞型閥芯 | ||
| 流量特性 | 等百分比特性和線性特性 | ||
| 材&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;料 | 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 | ||
| 執行機構 | |||||||
| 型&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;式 | 多彈簧薄膜執行機構 | ||||||
| 型&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;&蒼產蟬辮;號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||
| 有效面積腸塵2 | 350 | 350 | 560 | 900 | 1400 | ||
| 行程塵塵 | 10、16 | 25 | 40 | 40、60 | 100 | ||
| 彈簧范圍礙筆補 | 20-100（標準）、20-60、60-100、40-200、80-240 | ||||||
| 膜片材料 | 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||||
| 供氣壓力 | 140-400KPa | ||||||
| 氣源接口 | RCl/4" | ||||||
| 環境溫度 | -30-70℃ | ||||||
| 閥作用形式 | ||
| 氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) | ||
| 附件 | ||
| 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||
